Flux laminaire : Bien le choisir pour une efficacité optimale
Qu’est-ce qu’un flux laminaire ?
Un flux laminaire est un courant d’air propre, unidirectionnel et constant qui permet de créer un environnement de travail ultra propre au plus près de la zone à traiter. Sa vitesse doit être comprise entre 0,25 m/s et 0,6 m/s.
Comprendre le flux laminaire
Le flux laminaire est utilisé dans divers domaines sensibles à la contamination aéroportée tels que :
Les laboratoires pour protéger les cultures cellulaires, les échantillons biologiques et les produits chimiques des contaminants en suspension dans l’air.
Les salles blanches pour garantir la propreté des produits fabriqués dans des environnements pharmaceutiques, électroniques et médicaux.
Les infrastructures de la santé pour protéger les patients et les professionnels de la santé dans les zones à très haut risque infectieux.
Les industries agroalimentaires pour garantir la propreté des produits dans une zone de production en agroalimentaire.
Les zones de confinement pour assurer une triple protection : produit, opérateur et environnement.
Il est particulièrement utile dans de nombreuses applications industrielles et scientifiques, car il offre plusieurs avantages :
Protection contre la contamination :
Le flux laminaire crée une barrière entre l’air contaminé et l’environnement de travail, ce qui permet de protéger les produits et les personnes des contaminants en suspension dans l’air.
Environnement de travail propre :
Le flux laminaire permet de maintenir un environnement de travail propre et exempt de poussière, de particules et de micro-organismes.
Amélioration de la précision et de la qualité :
Le flux laminaire peut améliorer la précision et la qualité des processus notamment dans le domaine de la microfluidique, la chromatographie et la fabrication de semi-conducteurs.
Faible perte de pression :
L’absence de turbulence dans un flux laminaire signifie que la perte de pression est faible, ce qui se traduit par une meilleure efficacité énergétique et une réduction des coûts de fonctionnement.
Meilleur mélange :
Contrairement à un flux turbulent, où les fluides se mélangent de manière chaotique, le flux laminaire permet un mélange plus homogène et précis, ce qui évite les contaminations croisées.

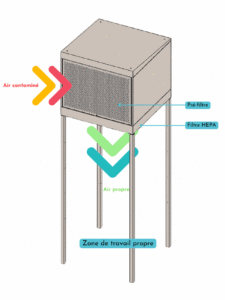

Fonctionnement d’un flux laminaire :
L’air est aspiré à travers un filtre HEPA (High Efficiency Particulate Air) qui élimine 99,99% des particules de 0,3 micron et plus.
L’air filtré est ensuite soufflé à vitesse constante sur la zone de travail, créant ainsi un environnement stérile.
Deux types de flux laminaire :
- Flux vertical : l’air est soufflé verticalement vers le bas sur la zone de travail. Ce type de flux est plus efficace pour protéger l’utilisateur des contaminants en suspension dans l’air.
- Flux horizontal : l’air est soufflé horizontalement sur la zone de travail. Ce type de flux est adapté aux manipulations de produits sensibles à l’air turbulent, comme par exemple pour les cultures cellulaires.
Comment choisir un flux laminaire adapté à vos besoins ?
Plusieurs facteurs doivent être pris en compte lors du choix d’un flux laminaire.
-
Le type de manipulation :
Le type de flux laminaire (horizontal ou vertical) dépendra des manipulations que vous allez effectuer et de la protection du manipulateur souhaitée.
-
La taille de la zone de travail :
La taille du flux laminaire doit être adaptée à la taille de la zone de travail que vous souhaitez protéger. Pour cela, prenez en compte la dimension de votre process et la taille des objets que vous manipulez ainsi que du nombre de personnes travaillant dans la zone. Il est important aussi de bien délimité la zone avec des guidages d’air (en polycarbonates, en rideau PVC, …)
-
Le niveau de contamination :
Le niveau de contamination de l’environnement dans lequel vous travaillerez déterminera le type de filtre nécessaire. C’est un élément important à prendre en compte, surtout si vous travaillez avec des substances potentiellement dangereuses.
-
- Les filtres HEPA (High Efficiency Particulate Air Filter) ou les filtres ULPA (Ultra Low Pénétration Air filter) sont très efficaces pour éliminer les particules fines et les allergènes. Ils peuvent retenir jusqu’à 99,995 % (H14) voir 99,999995 % (U17) des particules en suspension dans l’air de taille supérieure à 0,3 microns. Il faudra prévoir un préfiltre d’une efficacité supérieur ou égal à G4 (selon EN 779) ou PM10 (selon ISO 16890) pour ne pas saturer le filtre HEPA ou ULPA.
- Les filtres à charbon actif qui sont efficaces pour éliminer les odeurs et les gaz comme le benzène, le formaldéhyde et le monoxyde de carbone.
-
Le débit :
Le débit requis pour votre utilisation déterminera la taille nécessaire pour votre flux laminaire. C’est un facteur important puisqu’il garantit la purification de l’air. Il est calculé en fonction de : la taille de la zone de travail, du niveau de contamination en fonction de la classification souhaitée (ISO 5, ISO 6, ISO 7… cf : norme ISO 14 644-1), des exigences de filtration.
-
Vos contraintes de conception :
La conception du flux laminaire est importante puisqu’elle affectera l’efficacité de la purification de l’air et la facilité d’utilisation. La conception de votre flux laminaire doit être facile à nettoyer et à entretenir.
-
Le budget :
Les prix des flux laminaires varient en fonction de leur taille et de leurs caractéristiques.
Le flux laminaire pour protéger les personnes et les produits
Un flux laminaire est un outil essentiel pour protéger les produits sensibles et les personnes des contaminants en suspension dans l'air. Il est donc important de choisir un flux laminaire adapté à vos besoins.
N'hésitez pas à contacter nos experts qui vous aideront à faire le choix d'un flux laminaire adapté à vos besoins spécifiques.
